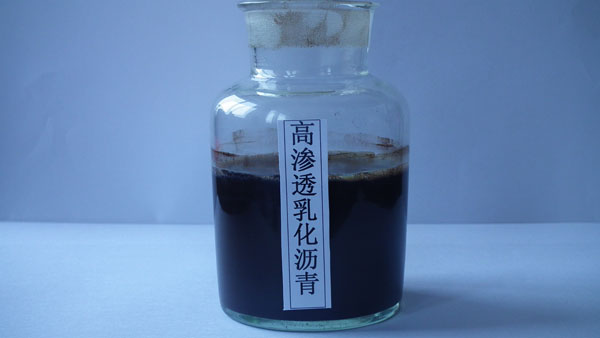

乳化瀝青中的瀝青含量（即固含量）是表征乳化瀝青性能最基本的指標，軟化點、針入度、延度等物性指標均是基于固含量獲得，因此乳化瀝青固含量測試方法非常重要，總體而言，現有的固含量測試方法主要有以下幾類：

1、乳化瀝青固含量測試直接加熱蒸發法

《公路工程瀝青及瀝青混合料試驗規程》（JTG E20-2011）中規定的乳化瀝青蒸發殘留物含量試驗方法（T0651-1993）是參照日本道路協會鋪裝試驗方法制定。利用電爐、燃氣爐對乳化瀝青加熱，通過不斷攪拌防止局部老化，人工觀察確認試樣中水分完全蒸發。

直接加熱法簡單易行，但主觀影響大，試驗過程中升溫速率、加熱溫度、加熱終止的控制，均缺乏標準。

2、乳化瀝青固含量測試蒸餾法

（1）ASTM D244蒸餾法（D6997-04 Standard Test Method for Distillation of Emulsified Asphalt）。乳化瀝青倒入特制的鋁合金容器中，在260℃的溫度下蒸餾15min（對于改性乳化瀝青，蒸餾溫度降為204℃），從而實現乳化瀝青中水與瀝青的分離。

（2）乳化瀝青固含量測試ASTM D244低溫減壓蒸餾法（D7403-09 Standard Test Method for Determination of Residue of Emulsified Asphalt by Low Temperature Vacuum Distillation）。該方法是在D244蒸餾法的基礎上對蒸餾設備進行改裝，附加減壓裝置，在較低的溫度（135℃）條件下蒸餾60min。

3. 乳化瀝青固含量測試烘箱加熱蒸發法

（1）ASTM D244蒸發法（D6934-08 Standard Test Method for Residue by Evaporation of Emulsified Asphalt）將乳化瀝青放入163℃±2.8℃的烘箱中加熱2h，取出并徹底攪拌，在放入烘箱中加熱1h后取出，進行殘留物的指標測定。

（2）美國加利福尼亞州的方法是在118℃條件下保溫30min，然后升溫到138℃條件下保溫1.5h，攪拌，再在138℃條件下保溫1h，將獲得的殘留物。

4.乳化瀝青固含量測試儀

深圳市芬析儀器制造有限公司固含量快速檢測儀法：將適量的乳化瀝青傾倒于不粘的托盤中，取樣品2g以內，設定135°全自動模式，5分鐘左右即可完成。此方法快速、簡單、準確；與國際烘箱加熱法相比，其檢測結果與國標烘箱法具有良好的一致性，具有可替代性，且檢測效率遠遠高于烘箱法；智能化操作，一般樣品只需幾分鐘即可完成測定。

5. 乳化瀝青固含量測試低溫蒸發法

（1）歐洲EN 13704-02低溫蒸發法（BS 2000-493:2002 Petroleum products - Bitumen and bituminous binders - Recovery of binder from bitumenemulsions by evaporation）：將適量的乳化瀝青傾倒于不粘的托盤中，先于室溫下放置24h±1h，然后置于50℃±2℃烘箱中再放置24h±1h，冷卻至室溫后移出托盤，再行測試其性能。

（2）美國AASHTO PP72-11低溫蒸發法（Recovering Residue from Emulsified Asphalt Using Low-Temperature Evaporative Techniques），提出兩種低溫蒸發方法，一種方法與歐洲EN 13704-02低溫蒸發法較為相似，區別在于：①它規定了不粘的托盤使用硅膠盤；②其低溫蒸發溫度和時間分別為：先是25℃，24h±1h，然后置于60℃，24h±1h；③冷至室溫的時間規定為1h。另一種方法是將樣品傾倒于硅膠盤后先行涂布均勻，然后在60℃的強制鼓風烘箱中放置6h±15min，從烘箱中取出后使用玻璃或金屬棒緊貼試樣邊緣，使其在15min內降至室溫。

（3）中石化行標低溫蒸發法，將乳化瀝青樣品倒在硅膠盤內，形成覆蓋率約1.5kg/m2至2.0kg/m2的乳化瀝青膜，將托盤連同盛有乳化瀝青試樣的硅膠盤一起置于已恒溫至25±2℃的強制鼓風烘箱內，保持24±1h，然后轉入已恒溫60℃±2℃的強制鼓風烘箱內，保持24±1h，從烘箱中取出后冷卻1h，然后將獲得的殘留物制成相關的試件測其性能指標。

乳化瀝青固含量測試方法 http://www.cptijian.cn/news850.html
